Эндоскопия — одна из наиболее точных диагностических технологий в медицине. Миллионы пациентов ежегодно проходят эндоскопические процедуры, такие как гастроскопия, колоноскопия и бронхоскопия. В основе этих процедур лежит сложная оптическая система, ключевым элементом которой является эндоскопическая камера. Она позволяет врачу видеть внутренние органы пациента в реальном времени, что помогает принимать точные клинические решения.
Что такое эндоскопическая камера и для чего она нужна
Эндоскопическая камера — это миниатюрный прибор для захвата изображения, встроенный в дистальный конец эндоскопа. Её задача — получать чёткое изображение внутренних органов в режиме реального времени. Раньше врачи смотрели через окуляр эндоскопа, что было неудобно. Появление видеокамер кардинально изменило ситуацию: изображение выводится на монитор, записывается и передаётся другим специалистам.
Камера — это не просто объектив, а комплекс технологий: оптика, матрица, процессор и система передачи данных. Всё это обеспечивает врачу максимально чёткое изображение.
Устройство эндоскопической камеры: ключевые компоненты
Объектив и оптическая система
Объектив — первый элемент формирования изображения. В эндоскопических камерах используются микрообъективы диаметром от 1 до 10 мм с углом обзора до 170 градусов. Оптические элементы изготавливаются из специальных материалов, обеспечивая передачу изображения без искажений.
Матрица — сердце камеры
Матрица преобразует световое изображение в электрический сигнал. Используются два типа матриц: CCD и CMOS. CCD-матрицы обеспечивают высокое качество изображения, но потребляют больше энергии. CMOS-матрицы быстрее обрабатывают данные и потребляют меньше энергии.
Разрешение матрицы влияет на детализацию изображения. Современные эндоскопы используют матрицы SD и Full HD, что позволяет врачу увидеть мельчайшие детали.
Система подсветки
Освещение важно для эндоскопии. Раньше свет подавался через световолоконный жгут. Современные технологии используют светодиоды (LED), обеспечивая равномерное освещение.
Технология узкополосного освещения (NBI) позволяет улучшить видимость сосудистой сети слизистой оболочки, что важно для диагностики предраковых и злокачественных изменений.
Как формируется и передаётся изображение
Преобразование светового сигнала
После отражения света от стенок органа, матрица преобразует его в цифровой сигнал. Этот сигнал передаётся на видеопроцессор для обработки.
Роль видеопроцессора
Видеопроцессор обрабатывает изображение, выполняя несколько операций:
- Демозаикинг: восстановление полноцветного изображения из данных, собранных матрицей.
- Шумоподавление: удаление электронного шума, сохраняя важные детали.
- Улучшение резкости и контрастности: повышение детализации и улучшение видимости границ структур.
Передача данных
В традиционных эндоскопах сигнал передаётся по многожильному кабелю. Беспроводные капсульные эндоскопы передают данные по радиоканалу, позволяя исследовать тонкий кишечник.
Технические требования к эндоскопическим камерам
Миниатюризация и биосовместимость
Эндоскопы должны быть компактными, но при этом содержать все необходимые компоненты. Все материалы должны быть биосовместимыми, чтобы не вызывать аллергических реакций.
Термостойкость и защита от дезинфекции
Эндоскопы подвергаются строгой дезинфекции. Камера должна выдерживать обработку дезинфицирующими растворами и автоклавирование.
Водонепроницаемость и защита от давления
Эндоскопы выдерживают воздействие жидкостей, таких как желудочный сок и кровь. Электронные компоненты герметизируются, а разъёмы оснащаются уплотнительными кольцами.

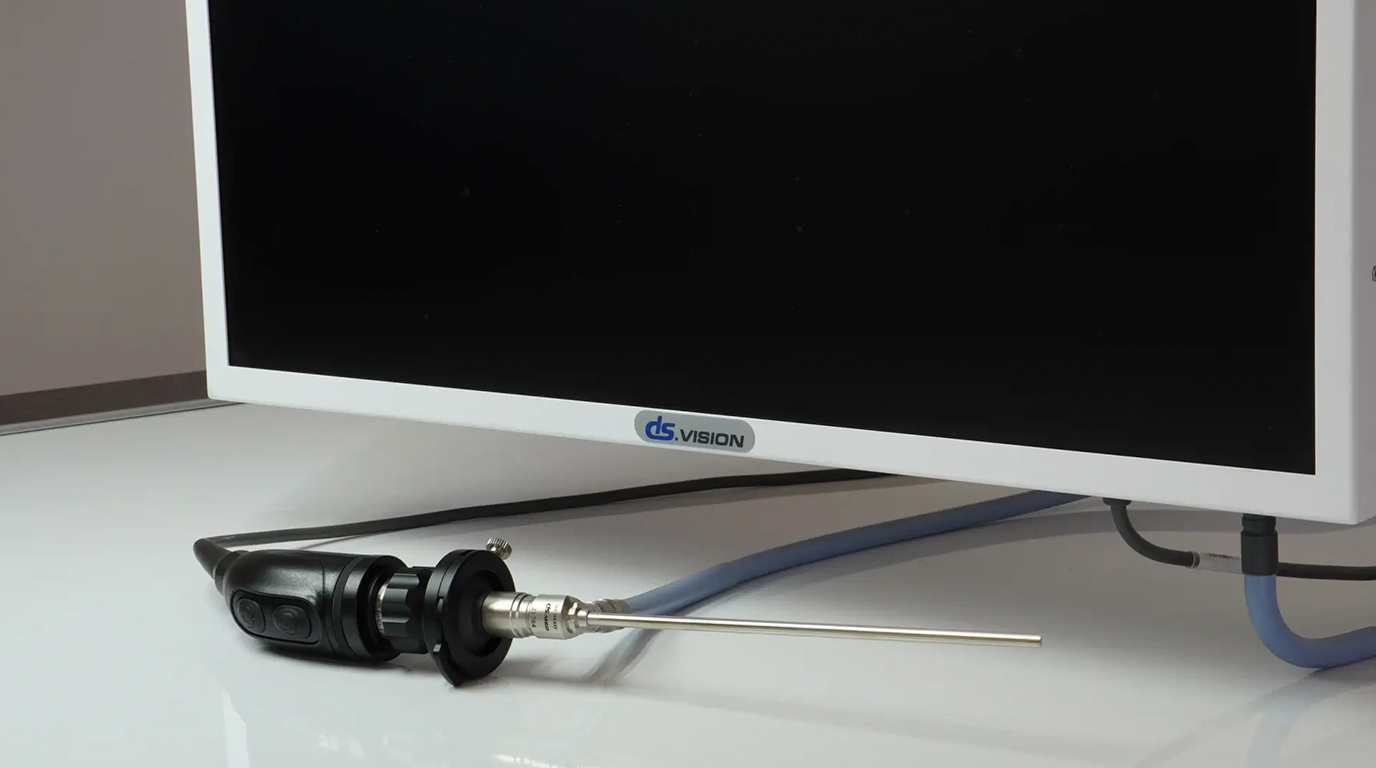

Система эндоскопической визуализации как единое целое
Эндоскопическая камера работает эффективно только в составе системы. Источник света, видеопроцессор и монитор — ключевые элементы этой системы. Современные эндоскопические стойки объединяют все компоненты в единый комплекс, упрощая работу врача.
Интеграция с искусственным интеллектом становится стандартом, предоставляя врачам диагностическую поддержку в реальном времени.
Заключение
Эндоскопическая камера — это высокотехнологичное устройство, объединяющее оптику, микроэлектронику и программное обеспечение. Современные технологии обеспечивают точность диагностики. Понимание принципов работы эндоскопа помогает врачам лучше использовать оборудование, а пациентам — доверять результатам процедур.
